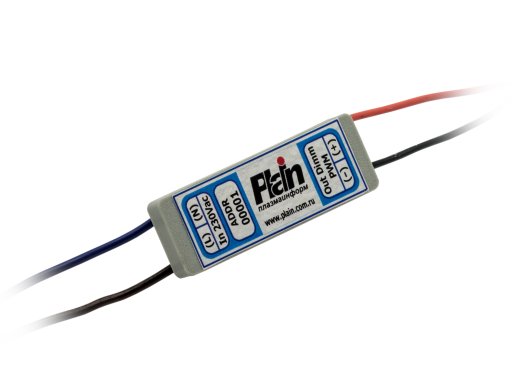

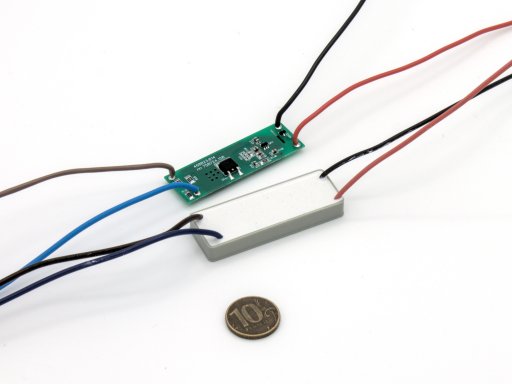

Демодулятор H4 PLC (корпусированный)

Демодулятор предназначен для управления осветительным оборудованием, питающимся от сети переменного тока 230 В с частотой 50 Гц и имеющим шим-вход диммирования 10В.

Демодулятор обеспечивает обнаружение и дешифрацию кодовой посылки (телеграммы) на линии питания и формирование управляющего сигнала на выходе диммирования в соответствии с принятой командой. Кроме того, демодулятор может обеспечивать автономное управление осветительным прибором в соответствии с графиком диммирования, хранящимся во внутренней памяти. Выходы демодулятора имеют гальваническую развязку (оптопара).

Для подачи команд на демодулятор, а также для проверки работоспособности демодуляторов должен использоваться модулятор MDWС-340 или аналогичное оборудование.

Характеристики

Сеть питания

Рабочий диапазон напряжения, В (эфф.)
176…264
Частота, Гц
49,6…51,4
Максимально допустимое напряжение, не вы- зывающее аварийных режимов, В (эфф.)
440

Гальваническая развязка выхода

Электрическая прочность изоляции
3000 В 50 Гц
Сопротивление изоляции
Не менее 10 Мом при напряжении 500 В постоянного тока

Условия эксплуатации

Рабочий диапазон температур
-40…+85˚C
Относительная влажность
до 90% при 25 ˚С
Степень защиты оболочки
IP67

Электромагнитная совместимость

Помехоэмиссия отсутствует
Помехоустойчивость
ГОСТ Р 51514-99, пункт 6.3.2

Функциональные параметры

Параметры нагрузки
Источник вытекающего тока 0,1–1 мА, напряжением 10-12 В
Рабочий диапазон глубины модуляции входного напряжения
2,5…5%
Частота выходного сигнала диммирования
100-1000 Гц
Частота модуляции входного сигнала, Гц
100 Гц
Длина команды, бит (сек)
40 (0,4)
Диапазон значений идентификационного номера
1…64000
Диапазон значений группового номера
1…1023
Число групп для хранения группового номера
5

Емкость памяти программ для автономного задания графика регулирования

Число равных временных интервалов
16
Длительность каждого интервала
от 1 до 255 минут с дискретностью 1 минута
Дискретность задания параметра регулирования в каждом интервале
1%

Показатели надежности

Срок службы
Не менее 10 лет
