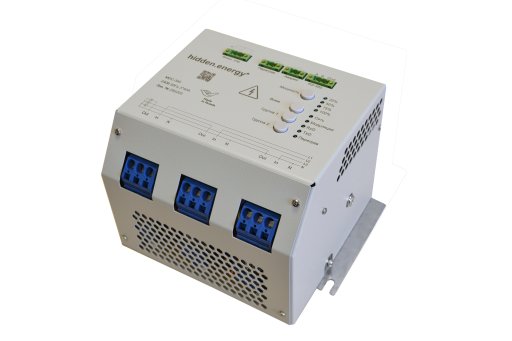

Модулятор трёхфазный
Модуляторы предназначены для управления осветительным оборудованием путем амплитудной модуляции питающего напряжения 230 В 50 Гц. Модуляторы предназначены для стационарного монтажа в в шкафах управления осветительным оборудованием, в том числе в неотапливаемых помещениях.
Модулятор устанавливается в шкафу для управления осветительным оборудованием. Модулятор обеспечивает взаимодействие с внешним устройством управления по протоколу Modbus RTU / RS-485 и формирование кодовой посылки (телеграммы) в форме модулированного напряжения на выходных клеммах.
Модулятор выпускается в нескольких исполнениях, отличающихся количеством каналов в одном блоке, рабочим током одного канала и конструкцией.
Характеристики
Характеристики
- Корпус
- металлический IP20
Сеть питания
- Тип сети
- трёхфазная четырёхпроводная с нейтралью
- Защита от поражения эл. током
- защитное зануление
- Рабочий диапазон фазного напряжения, В (эфф.)
- 176…264
- Частота, Гц
- 49,6…51,4
- Рабочий ток, А/канал
- 40, 63
- Количество каналов (фаз электропитания)
- 3
Интерфейс
- Среда передачи
- Витая пара
- Протокол
- Modbus RTU поверх RS-485
- Электрическая прочность изоляции, В
- 1500 В 50 Гц
- Сопротивление изоляции
- Не менее 10 Мом при 500VDC
Условия эксплуатации
- Рабочий диапазон температур
- -20…+50˚C
- Относительная влажность
- до 90% при 25 ˚С
- Степень защиты оболочки
- IP20
Электромагнитная совместимость
- Помехоэмиссия
- ГОСТ Р 51317.3.2 ГОСТ Р 51318.15
- Помехоустойчивость
- ГОСТ Р 51514-99, пункт 6.3.2
Функциональные параметры
- Параметры нагрузки
- Линия питания LED освещения
- Номинальное значение глубины модуляции выходного напряжения
- 3%
- Частота модуляции выходного напряжения
- 100 Гц
- Длина команды, бит (сек)
- 40 (0,5)
Защита от аварийных режимов
- Защита от перегрузки и перегрева
- Контроль температуры и автоматическое ограничение трафика
- Защита от перегрузки по току при пусковых режимах
- Встроенное защитное реле
- Допустимая амплитуда пускового тока:
- Для рабочего тока 40А/канал
- 200 А/канал
- Для рабочего тока 63А/канал
- 320 А/канал
Показатели надежности
- Срок службы
- Не менее 10 лет
