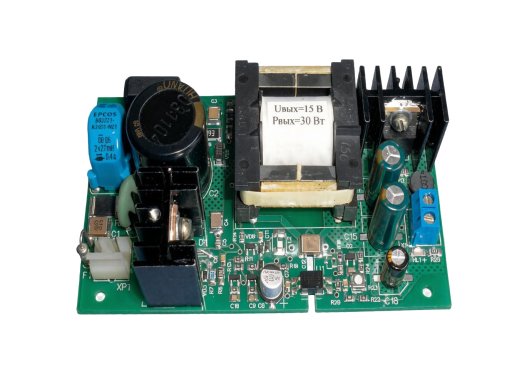

30Вт с контактными штырями для установки на печатную плату
| Вариант исполнения | U вых, В | I нагр, А | P вых, Вт |
|---|---|---|---|
| Одноканальный | 5 | 4 | 20 |
| Одноканальный | 12 | 2,5 | 30 |
| Одноканальный | 15 | 2 | 30 |
| Одноканальный | 24 | 1,25 | 30 |
| Двухканальный | ±12 | 1,25 x 2 | 15 x 2 |
| Двухканальный | ±15 | 1 x 2 | 15 x 2 |
| Двухканальный | +5; +12 | 2; 0,83 | 10 x 2 |
| Двухканальный | +5; +15 | 2; 0,66 | 10 x 2 |
Характеристики
Основные характеристики:
- КПД (типовой), %
- 84
- Постоянная частота коммутации, кГц
- 132
- Защита от перегрузки и короткого замыкания
- Защита от перегрева
- Плавный пуск
- Электрическая прочность изоляции вход-выход, В
- 3000
- Входное напряжение, В
- 170...265
- Диапазон рабочих температур, °С
- -20...+75
- Охлаждение
- незатрудненная естественная конвекция
- Один или два канала
- Возможность подстройки выходного напряжения
Типовые выходные параметры:
- Точность установки выходного напряжения, %
- ±1
- Отклонение выходного напряжения при изменении тока нагрузки и входного напряжения (во всем температурном диапазоне), %
- ±0,5
- Пульсации выходного напряжения, % пк-пк
- 1
- Наработка на отказ, ч
- 100 000
- Зарубежный аналог
- CHINFA KAD 30
- Габаритные размеры, мм
- 89 х 64 х 19
- Масса, г
- 72
