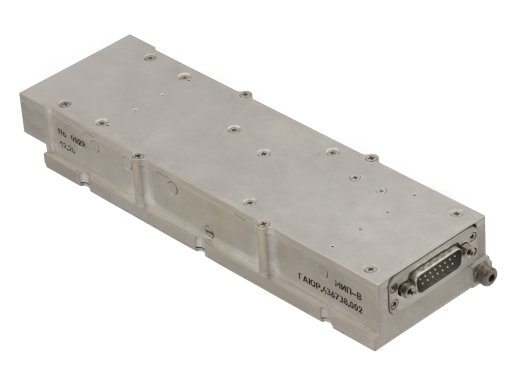

Источник питания АФАР МИП-В
Модуль источника питания предназначен для формирования вторичных напряжений, необходимых для питания групповых приемо-передающих модулей АФАР FH03-101 а так же формирования контрольных сигналов для системы контроля АФАР.
Характеристики
- Напряжение питания, В:
- 270±20 (±135)
- - силовое, постоянное
- - вспомогательное, постоянное
- +12±0,6
- Количество выходных каналов вторичных напряжений
- 3
- Номинальные значения выходных напряжений, В
- +8,3; +5,0; минус 5,0
- Предельно-допустимые значения выходных напряжений, В
- +8,5; +5,2; минус 5,2
- Нестабильность выходных напряжений, %:
- - канала +8,3 В
- ±5
- - канала +5,0 В
- ±5
- - канала минус 5,0 В
- ±5
- Максимальные токи нагрузки, А:
- - канала +8.3 В
- 22
- - канала +5,0 В
- 14
- - канала минус 5,0 В
- 3,5
- Выходной сигнал “Исправность”:
- - напряжение на выходе при наличии сигнала, В
- 5±0,25
- - напряжение на выходе при отсутствии сигнала, не более, В
- 0,5
- Контрольные напряжения (UK) при номинальных значениях выходных напряжений, В:
- - канала +8,3 В
- 2,05±0,2%
- - канала +5,0 В
- 2,0±0,2%
- - канала минус 5,0 В
- 2,0±0,2%
- Время непрерывной работы, не менее, ч
- 12
- Габаритные размеры, не более, мм
- 211,5 х 66,3 х 30,2
- Масса, не более, г
- 650
