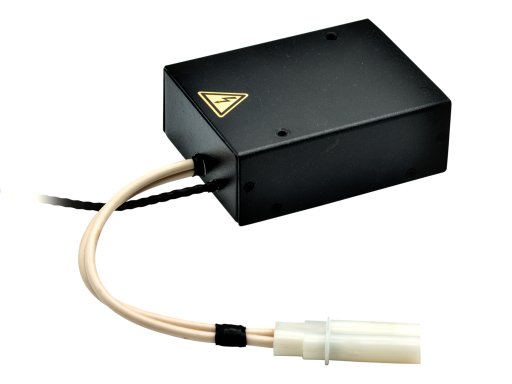

Источник питания гелий-неонового лазера ИПГНЛ-1300-3.7
Источник питания предназначен для возбуждения излучателя гелий-неонового лазера малой мощности и поддержания на излучателе необходимых напряжения и тока.
Характеристики
Электрические параметры
- Напряжение питания, В
- +27 ±3
- Потребляемая мощность не более, Вт
- 10
- Выходное напряжение холостого хода не менее, кВ
- 9,5
- Выходное напряжение поддержания разряда, кВ
- 1,3 ±0,1
- Выходной ток поддержания разряда, мА
- 3,7 ±0,1
- Пульсации тока поддержания разряда не более, %
- 1
- Нестабильность тока поддержания при изменении напряжения питающей сети от 24 до 30В и номинальной нагрузки на 10% не более, %
- 5
- Сопротивление встроенного балластного резистора, кОм
- 10 ±5
- Защита от работы на холостом ходу и короткого замыкания в нагрузке.
- Защита от перегрева.
- Переходное сопротивление между минусовым проводом, клеммой заземления и любой металлической частью корпуса не более, Ом
- 0,1
Конструктивные параметры
- Источник питания – изделие моноблочное, встраиваемое в аппаратуру и не имеет собственных органов коммутации, сигнализации и блокировок.
- Габаритные размеры, мм
- 110 х 85 х 45
- Масса источника не более, кГ
- 0,6
- Рабочее положение источника питания
- любое
- Охлаждение – кондуктивное, способ крепления ИП в аппаратуре должен обеспечивать температуру корпуса ИП не более 70°С
Надежность
- Режим работы
- круглосуточный
- Наработка на отказ не менее, ч
- 5 000
- Средний срок службы, лет
- 5
Условия эксплуатации
- Диапазон рабочих температур, °С
- -10...+40
- Диапазон предельных температур, °С
- -50...+60
- Относительная влажность
- 98% при температуре +25°С
