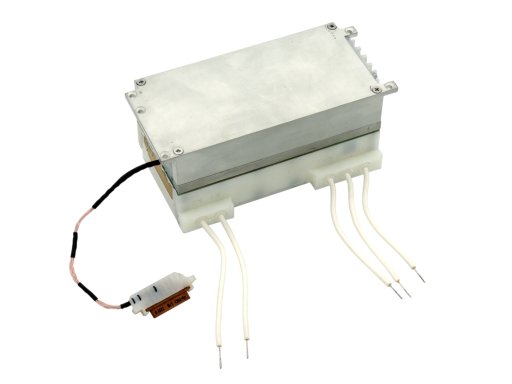

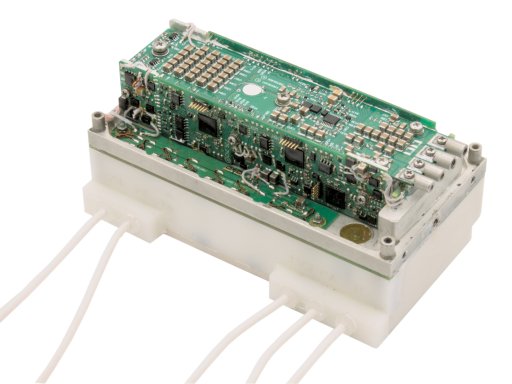

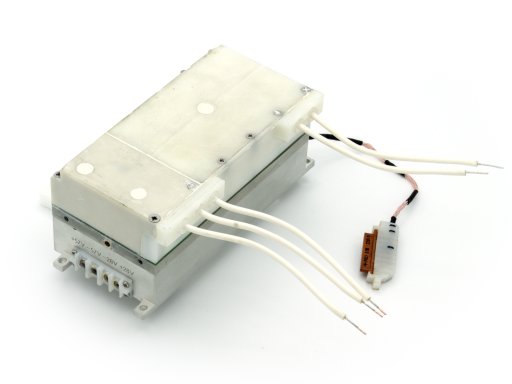

Источник питания лампы бегущей волны

Входная первичная цепь 1:

- напряжение постоянного тока, В

57 (+7...-9)

- ток потребления, А, не более

13

Входная первичная цепь 2:

- напряжения постоянного тока, В

28,5±5

- ток потребления, А, не более

2,5

Импульсы запуска модулятора:

- уровень наличия сигнала, В

2,4–5

- уровень отсутствия сигнала, В

0–0,8

- частота повторения F (ИЗП), кГц

83–520

- скважность Q

3–12

- длительность импульса запуска,τизп, мкс

0,3–1

Сигналы “Форсаж” и “Накал”

Параметры сигнала “Форсаж”:

- уровень наличия сигнала, В

2,4–5

- уровень отсутствия сигнала, В

0–0,4

Параметры сигнала “Накал”:

- уровень наличия сигнала, В

2,4–5

- уровень отсутствия сигнала, В

0–0,4

Выходные сигналы КБП-8

Выходные параметры источника питания анода:

- напряжение питания анода, кВ, в диапазоне средних токов 3,3–13,3 мА

7–8

Выходные параметры источника питания коллектора 1:

- напряжения питания коллектора 1, кВ, в диапазоне средних токов 10–40 мА

4,25–4,75

Выходные параметры источника питания коллектора 2:

- напряжения питания коллектора 2, кВ, в диапазоне средних токов 15–60 мА

3,15–3,45

Выходные параметры источника питания накала:

- напряжение накала в рабочем режиме, В

3,0–3,3

- ток потребления в рабочем режиме, А

2,3

- напряжение накала в режиме “Форсаж”, В, не более

7,5

- ток нагрузки в режиме “Форсаж”, А, не более

4,6

- время работы в режиме “Форсаж”, с, не более

8

Выходные параметры модулятора:

- амплитуда напряжения импульса модулятора, В, не более

500

- длительность импульса модулятора, τм, мкс

0,3–1

- частота повторения импульса модулятора F, кГц

83–520

- напряжение смещения импульса, В

минус 200–300

Выходной сигнал готовности ГОТОВ:

- уровень наличия сигнала, В

2,4–5

- уровень отсутствия сигнала, В

0–0,4

Масса, кг, не более

1,1

Время непрерывной работы, c, не более

40
