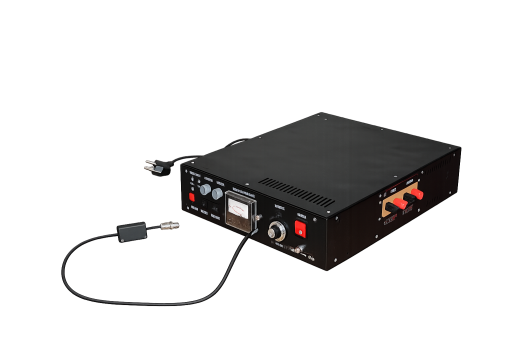

Источник питания для испытаний магнетрона
Источник предназначен для обеспечения испытуемого магнетрона питающим напряжением накала и модулирующими импульсами в процессе проведения испытаний.
Характеристики
- Входное питающее напряжение, В
- ~220В, 50Гц
- Выходное напряжение накала, регулируеиое, В
- 2...6,3
- Нестабильность напряжения накала не более, %
- 3
- Выходные модулирующие импульсы:
- - полярность
- отрицательная
- - амплитуда, регулируемая, кВ
- 1...3
- - длительность, мкс
- 0,05...0,25
- - скважность
- 700...1000
- - амплитуда тока на нагрузке 1кОм, А
- 1...3
- Защита от коротких замыканий и от превышения среднего тока модулирующих импульсов
- Защита от перегрузки по току выходного напряжения накала
- Диапазон рабочих температур, °С
- 0...+50
- Исполнение корпуса источника
- IP20 по ГОСТ 14254
- Режим работы
- круглосуточный
- Срок службы, лет
- 10
- Габаритные размеры, мм
- 459 x 354 x 102
- Масса не более, кг
- 8
