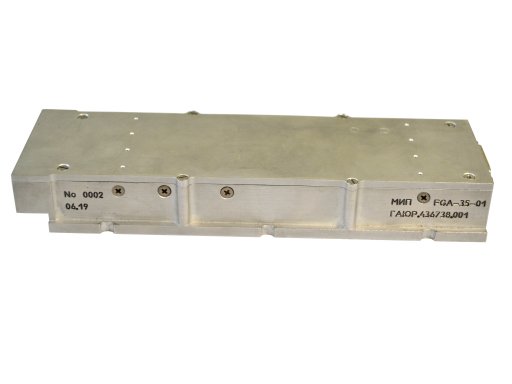

Источник питания АФАР FGA35-01
Модуль источника питания предназначен для формирования вторичных напряжений, необходимых для питания групповых приемо-передающих модулей АФАР FGA-35 а так же формирования контрольных сигналов для системы контроля АФАР.
Характеристики
- Напряжение питания, В:
- - силовое, постоянное
- 270±20 (±135)
- - вспомогательное, постоянное
- +12±0,6
- Внешняя синхронизация:
- - частота прямоугольных импульсов, Гц
- от 280 до 580
- - скважность
- 2±0,2
- - напряжение на входе при наличии импульсов, В
- 5±0,25
- - напряжение на входе при отсутствии импульсов, не более, В
- 0,5
- Количество выходных каналов вторичных напряжений
- 4
- Номинальные значения выходных напряжений, В
- +10,0; +5,0; +3,3; минус 5,0
- Предельно - допустимые значения выходных напряжений, В
- +11,0; +5,5; +3,7; минус 5,5
- Нестабильность выходных напряжений, %:
- - канала +10 В
- ±5
- - канала +5,0 В
- ±5
- - канала +3,3 В
- ±5
- - канала минус 5,0 В
- ±5
- Размах пульсаций выходных напряжений, не более, мВ:
- - канала +10 В
- 20
- - канала +5,0 В
- 10
- - канала +3,3 В
- 10
- - канала минус 5,0 В
- 10
- Максимальные токи нагрузки, А:
- - канала +10 В
- 50
- - канала +5,0 В
- 15
- - канала +3,3 В
- 6
- - канала минус 5,0 В
- 1,5
- Выходной сигнал “Исправность”:
- - напряжение на выходе при наличии сигнала, В
- 5±0,25
- - напряжение на выходе при отсутствии сигнала, не более, В
- 0,5
- Контрольные напряжения (UK), при номинальных значениях выходных напряжений, В:
- 2,0±0,2%
- Коэффициент полезного действия, не менее, %
- 89
- Время непрерывной работы, не менее, ч
- 12
- Габаритные размеры, не более, мм
- 211,5 х 67 х 28,5
- Масса, не более, кг
- 2
