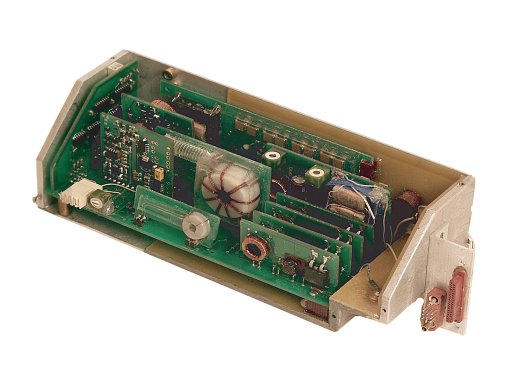

Источник питания клистрона
ВВИПК предназначен для электропитания от сети постоянного тока напряжением 27±3В выходного каскада передатчика на основе клистрона.
Характеристики
- Входное напряжение, В
- +27 ±3В
- Напряжение анод-катод регулируется в пределах, В
- 2000...3300
- Напряжение накала регулируется в диапазоне, В
- 3,8...4,1
- Напряжение, приложенное к управляющему электроду относительно катода, регулируемое:
- - в режиме запирания, В
- -400...-600
- - во время рабочего импульса, В
- 5...70
- Длительность переднего и заднего фронтов запускающего импульса, нс
- 10
- Диапазон рабочих температур, °С
- -20...+65
- Габаритные размеры, мм
- 187 x 67 x 70
- Масса, кг
- 0,8
