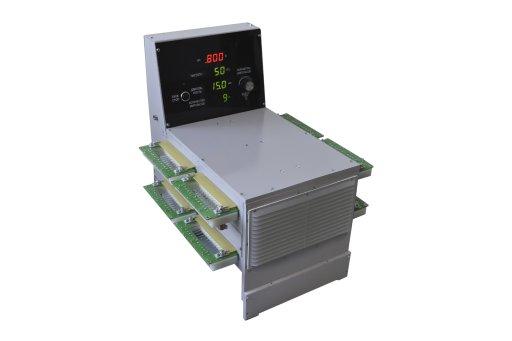

Установка ионно-плазменной обработки герконов УИПО-100
УИПО-100 предназначена для обработки поверхности контактов деталей герконов в среде плазмы тлеющего газового разряда, возбуждаемого импульсами напряжения в газонаполненных герконах. Установка обеспечивает одновременное зажигание и поддержание тлеющего газового разряда с ограничением тока в 100 герконах.
УИПО-100 конструктивно имеет две самостоятельные составные части - силовой модуль и высоковольтный источник питания. Силовой модуль содержит восемь контактирующих узлов для подключения 104 герконов, формирователь высоковольтных импульсов и панель управления.
Характеристики
Электрическиие параметры
- Напряжение питания
- сеть 220 В ± 20%, 50 Гц
- Максимальная потребляемая мощность, Вт
- 300
- Абсолютное значение амплитуды импульсов, регулируемое, В
- 50 – 980
- Частота следования импульсов регулируемая, кГц
- 1 – 100
- Длительности импульсов регулируемая, мкс
- 2 – 100
- Максимальный средний ток, протекающий через 100 герконов, А, не более
- 0,3
- Нестабильность амплитуды импульсов, %, не более
- 5
- Точность задания временных параметров импульсов, %
- ± 2
- Дискретность установки временных параметров импульсов
- – в диапазоне до 10 мкс, мкс
- 0,1
- – в диапазоне от 10 до 100 мкс, мкс
- 1
- – в диапазоне от 100 до 1000 мкс, мкс
- 10
- Спад амплитуды импульсов напряжения на выходе силового модуля при подключении полной нагрузки, В, не более
- 40
Параметры функционирования
- Количество позиций с механическими контактирующими устройствами для установки герконов
- 104
- Установка имеет два режима работы:
- - формирование на электродах герконов симметричных одиночных разнополярных прямоугольных импульсов напряжения (знакопеременной последовательности импульсов);
- - формирование на электродах герконов симметричных разнополярных пачек, состоящих от 2 до 10 прямоугольных импульсов напряжения, каждой полярности
- Время непрерывной работы установки в режиме 0.25 часа работа, 0.25 часа установка и подготовка - 3 часа
